Структурированные кабельные системы (СКС) в современных зданиях

Основные элементы СКС

Структурированная кабельная система (СКС) — физическая основа любой современной IT-инфраструктуры, объединяющая в себе информационные ресурсы различного значения. Это совокупность пассивного коммутационного оборудования, медных и оптических кабелей, разъемов и модулей, коммутационных патч-панелей и телекоммуникационных шкафов.

В основу структурированной кабельной системы входят компоненты каналообразующей линии, то есть непосредственно те устройства, которые передают информационные сигналы:

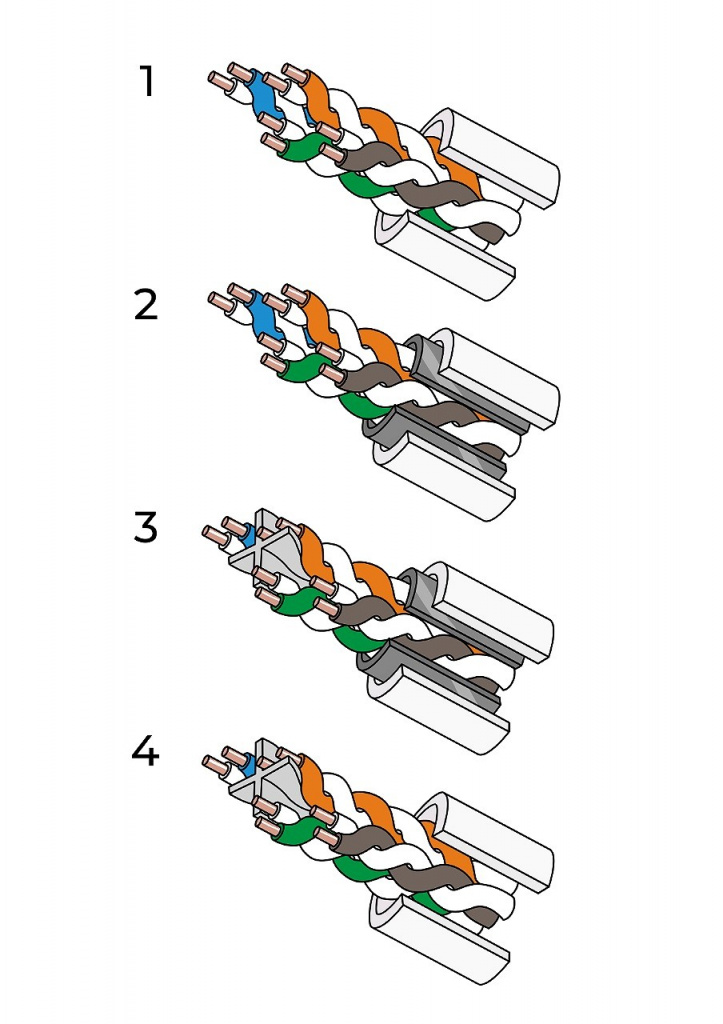

• волоконно-оптические кабели для передачи данных световыми или лазерными сигналами с высокой скоростью и кабели витая пара для передачи электрических сигналов;
• патч-панели для организации соединений на конечных точках кабельной инфраструктуры;
• розеточные модули для создания интерфейса рабочего места и подключения конечных устройств:  ПК, IP-телефонии, видеокамер, МФУ и т. д.;
• дополнительное оборудование: телекоммуникационные шкафы и аксессуары к ним, настенные распределительные коробки, лючки для фальш-полов, монтажные мелочи.

Структурированная кабельная система:

•  имеет стандартизованную структуру и топологию;
• использует стандартизованные элементы (кабели, разъемы, коммутационные устройства и т. п.);
• обеспечивает стандартизованные параметры (скорость передачи данных, затухание и прочее);
• управляется (администрируется) стандартизованным образом.

СКС способна объединить в единую систему несколько информационных сервисов:

• ЛВС (локальная вычислительная сеть)

• телефонные сети

• системы пожарной безопасности и сигнализации

• видеонаблюдение

• охранные системы

• системы контроля и управления доступом (СКУД).

 И это далеко не полный список!

Основные преимущества организации СКС

Простота масштабирования. При необходимости, к системе можно подключить любое количество пользователей и оборудования.

Безопасность. Благодаря использованию программных и аппаратных средств контроля доступа, СКС имеет отличную защиту от несанкционированных подключений к сети вашей компании.

Обмен информацией. Эффективное размещение кабелей необходимого класса позволит создать систему быстрого обмена информацией между всеми сотрудниками компании.

Экономия средств в долгосрочной перспективе. За счет длительного срока службы структурированной кабельной сети и низких эксплуатационных расходов происходит существенная экономия средств в долгосрочной перспективе.

Универсальность. Дает возможность подключать сетевую аппаратуру любого назначения и передавать сигналы различного типа.

Отметим, что эффективная организация СКС поможет избежать значительных будущих затрат при увеличении объемов сети и изменении общей политики компании.

Основные функции СКС

Поддержка сетевой инфраструктуры: СКС обеспечивает соединение между активным оборудованием (компьютеры, серверы, маршрутизаторы и т. д.) и конечными пользователями (например, рабочие станции, телефоны).

Гибкость и масштабируемость: СКС позволяет легко изменять и расширять сетевую инфраструктуру в соответствии с потребностями организации. Например, добавление новых устройств или перемещение существующих без необходимости перестраивать всю сеть.

Управление кабельной инфраструктурой: СКС обеспечивает удобное управление кабельными соединениями, что упрощает обслуживание и обнаружение неисправностей в сети.

Поддержка различных технологий: СКС способна работать с различными типами кабелей (медные, волоконно-оптические) и поддерживать разнообразные протоколы передачи данных, что позволяет использовать различные технологии связи внутри одной сети.

Принципы проектирования и монтажа СКС

Планирование: определение потребностей сети, ее масштабируемости, типов подключаемых устройств и областей покрытия для эффективного проектирования и развертывания СКС.

Стандартизация: использование стандартов и рекомендаций (например, ANSI/TIA/EIA-568 для кабельных систем), чтобы обеспечить совместимость и надежность работы СКС.

Сегментация: разделение сети на логические сегменты (например, по этажам здания или функциональным зонам) для управления трафиком и повышения безопасности.

Подбор кабельной инфраструктуры: выбор оптимальных типов кабелей, коннекторов, патч-панелей и других компонентов с учетом требований к скорости передачи данных, дальности и других факторов.

Документирование и маркировка: ведение подробной документации о расположении кабельных соединений, маркировка кабелей и оборудования для упрощения управления и обслуживания.

Методика построения СКС позволяет создавать регулярные, легко расширяемые структуры связей в вычислительных сетях.

Проектирование и монтаж структурированной кабельной системы выполняются в соответствии с международными или российскими стандартами. СКС характеризуют стандартная структура (топология), логичная маркировка компонентов, тестирование на соответствие заявленной категории и подробная документация.

После инсталляции системы проводится ее тестирование и сертификация. Большинство компаний-инсталляторов предоставляет владельцам подробную документацию с результатами тестов, где указаны параметры каждого канала.

Комплексная характеристика кабельного тракта включает множество измеренных в соответствии со стандартами значений.

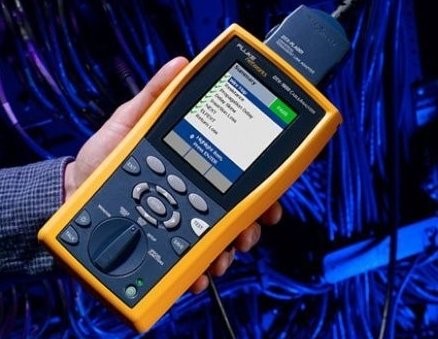

Современные сертифицирующие приборы способны определить точки увеличения переходной помехи и обратных отражений, что облегчает локализацию места ошибки.

Кабельные системы интеллектуального здания

В идеальном варианте интеллектуальное здание представляется в виде единого комплекса, где согласованно функционируют 10, 15 и более автоматизированных систем. В таком комплексе СКС можно использовать для передачи голоса, данных, видео, сигналов подсистем управления зданием и специализированного ПО.

Правильно спроектированная, смонтированная и администрируемая кабельная система обладает гибкостью, управляемостью и наращиваемостью, поэтому затраты при изменении ее конфигурации минимальны. Она дает те же преимущества, что и СКС в любой информационной системе, то есть позволяет получить оптимально организованную и конфигурируемую кабельную сеть.

Направления и перспективы развития СКС

СКС будет по-прежнему представлять собой комбинацию оптических и медных линий связи и поддерживать скорость передачи данных вплоть до 100 Гбит/с. Медные кабельные системы четко дифференцировались по областям применения: категория 5е/6 — офисы, категория 6 — промышленные системы, категория 6А — ЦОД. На уровне многомодовой части оптической подсистемы все большую популярность завоевывает волокно категории ОМ4.

Преимущества и значимость СКС в современном бизнес-пространстве

Сеть играет критически важную роль в бизнесе и деятельности компании, каждый час простоя может грозить крупными финансовыми и репутационными потерями. Медленная работа сети влияет на продуктивность работы сотрудников и качество облуживания клиентов.

Сегодня существенным требованием становится оптимальная цена решения. И это важнейший фактор для всего рынка СКС.

СКС LTC от LUIS+

В связи с ужесточением требований рынка компания LUIS+ уже более двух лет развивает собственную структурированную кабельную систему под брендом LTC.

В нее входят:

• медный одножильный кабель UUTP/FUTP категории 5Е, 6 с оболочками PVC / LSZH / LSLTx

• патч-панели на 24-48 портов

• кабельные организаторы и фальш-панели

• модули KeyStone Jack

• патч-корды на 0.5, 1, 2, 3, 5 и 10 метров

• лицевые панели форм-фактора Mosaic

• стяжки-липучки


Срок гарантии — 15 лет. Подробнее смотрите в каталоге LTC 2023

Объемы продаж в 2023 году превысили 1 млрд рублей.

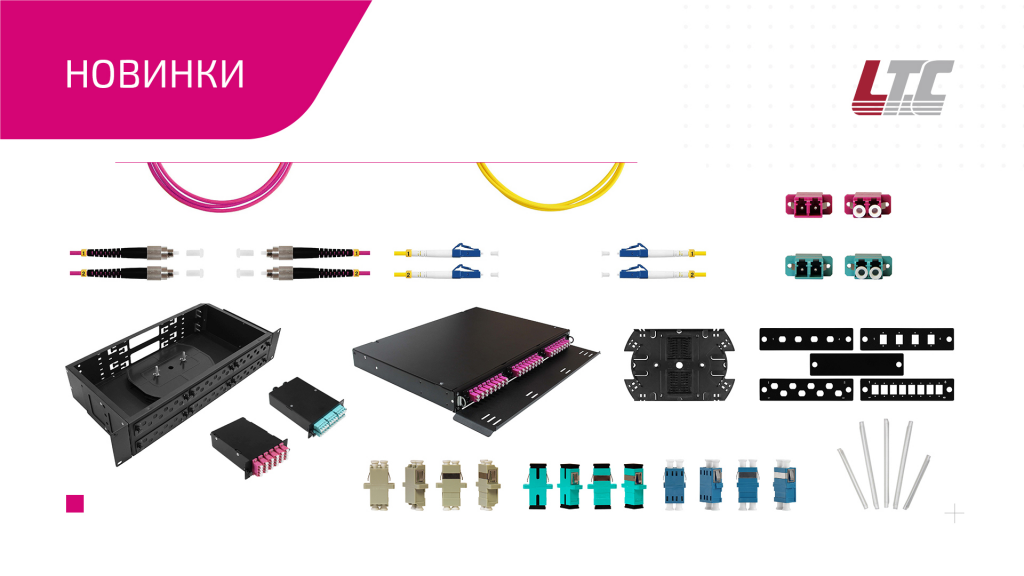

Рады сообщить, что сегодня к меди добавилась оптика:

•  19” оптические стационарные и выдвижные кроссы на 24-144 порта;

• оптические патч-корды с наконечниками SC, DLC, FC, ST длиной 1-100 метров;

• пигтейлы с наконечниками SC, DLC, FC, ST длиной 1-5 метров;

• оптические проходные адаптеры с наконечниками SC, DLC, FC, ST.

 Цветовая гамма — желтый, оранжевый, бирюзовый, фиолетовый, серый, синий, черный.

Все оборудование уже на складе в Москве или приходит 25 Мая.
